Pro lídra recyklace použitých olejů, společnost TRAFIN OIL, a.s., jsme dodali kompletní automatizovaný dopravníkový systém – od příjmu plných barelů až po expedici čistých barelů a  palet zpět do oběhu.

Díky této společnosti odpadní oleje neškodí v potrubí ani přírodě, a naopak mají další využití.

Popis linky

Linka v závodě Horní Suchá automatizuje celý tok vratných obalů: palety s barely projdou temperací, automatickým vyskladněním, měřením kvality obsahu, robotickým vylitím, mytím a stohováním — bez těžké manuální práce a s plnou datovou stopou každého sudu.

Temperační sauny

Tři souběžné linie těžkých válečkových dopravníků prochází nahřívacími místnostmi, kde se olej temperuje při 60 °C. V prostředí, kde selhává běžná elektronika, jsou nasazena mechanická čidla; dopravníky doplňují odkapové vany a izolační sekční vrata 3 × 3,5 m.

Shuttle a destohovač

Kolejový vozík s pojezdem 16,5 m obsluhuje všechny výjezdy ze saun a zaváží dvoupatrové sendviče palet o hmotnosti až 780 kg k destohovači, který je dělí na jednotlivé palety. Takt: 1 sendvič za 3 minuty.

Měření kvality a identifikace

Každý sud dostává identitu: RFID UHF čip, tenzometrické vážení a TDR radarovou sondu, která odhalí vodu v oleji jako druhou hladinu i pevné usazeniny. Vylití vadného (NOK) sudu automaticky dokumentují kamery se záznamem ID a časové značky — vzniká 100% zpětná dohledatelnost.

Robotické vylévání a mytí

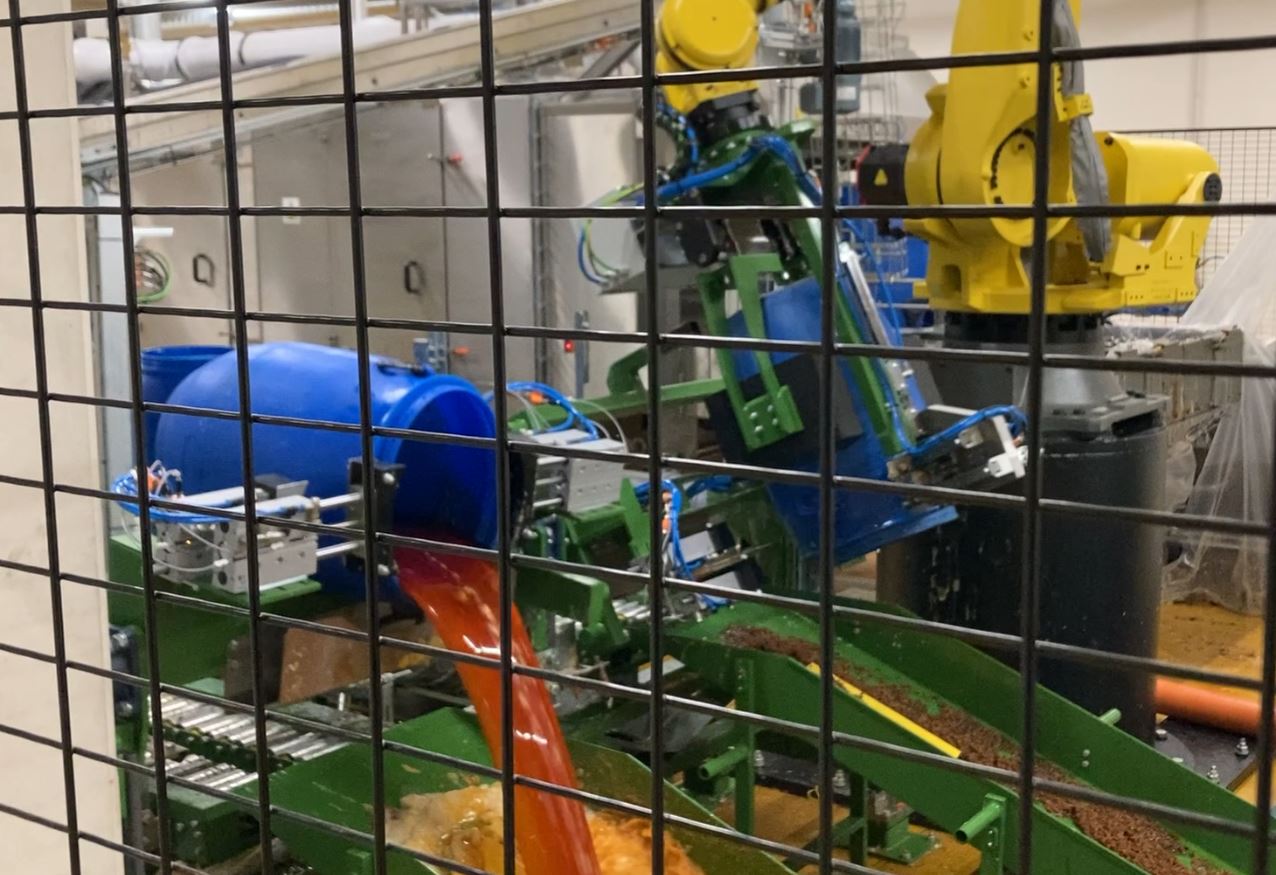

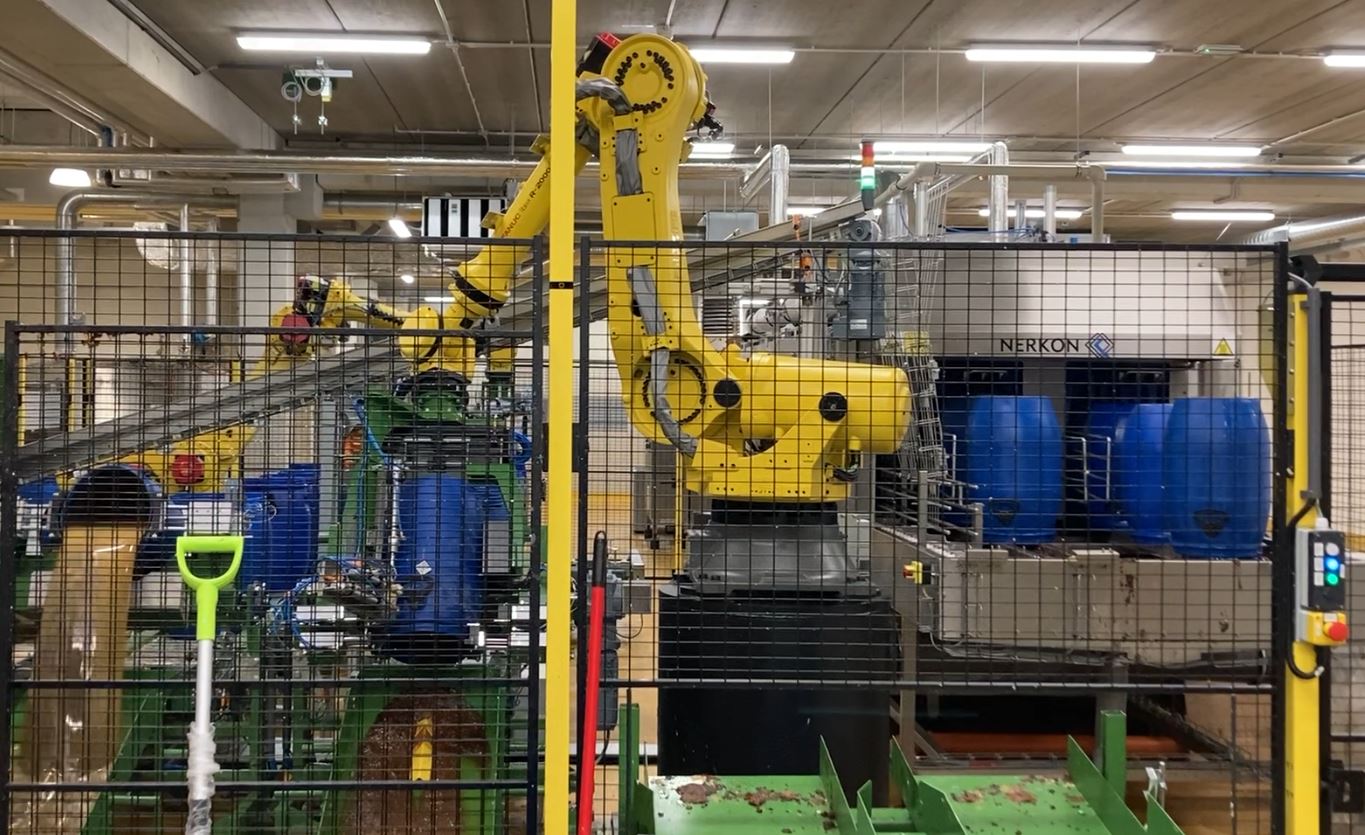

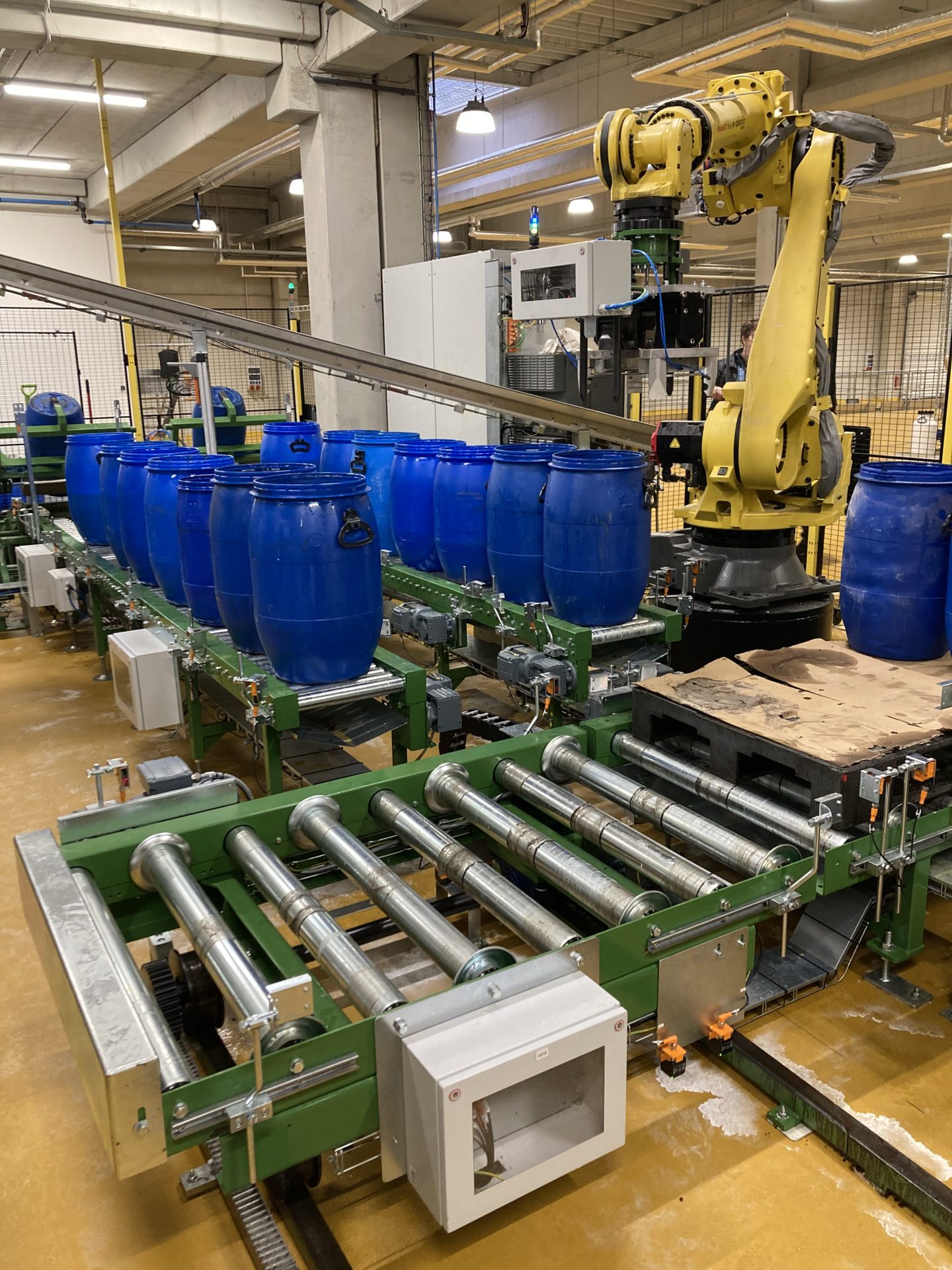

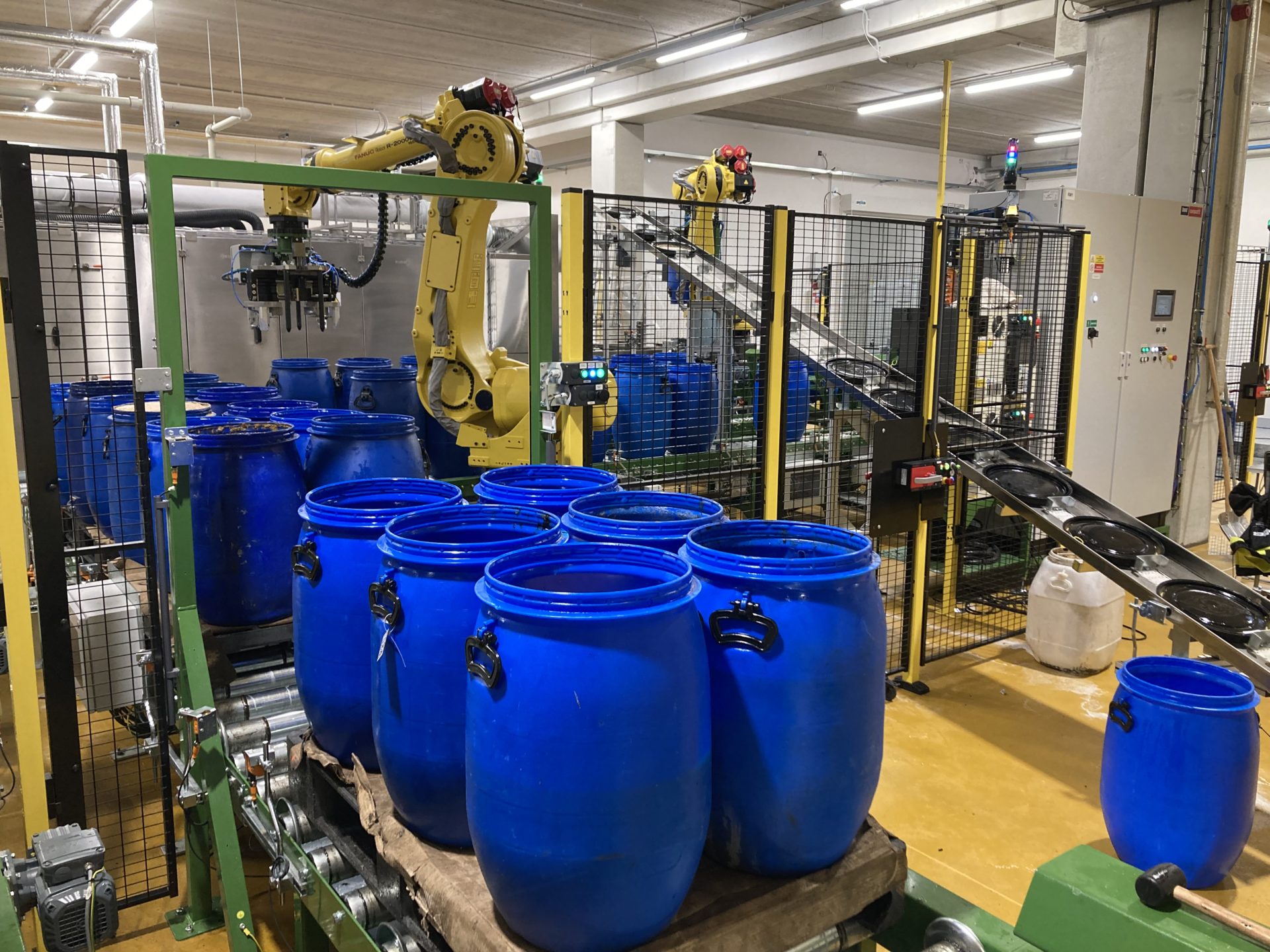

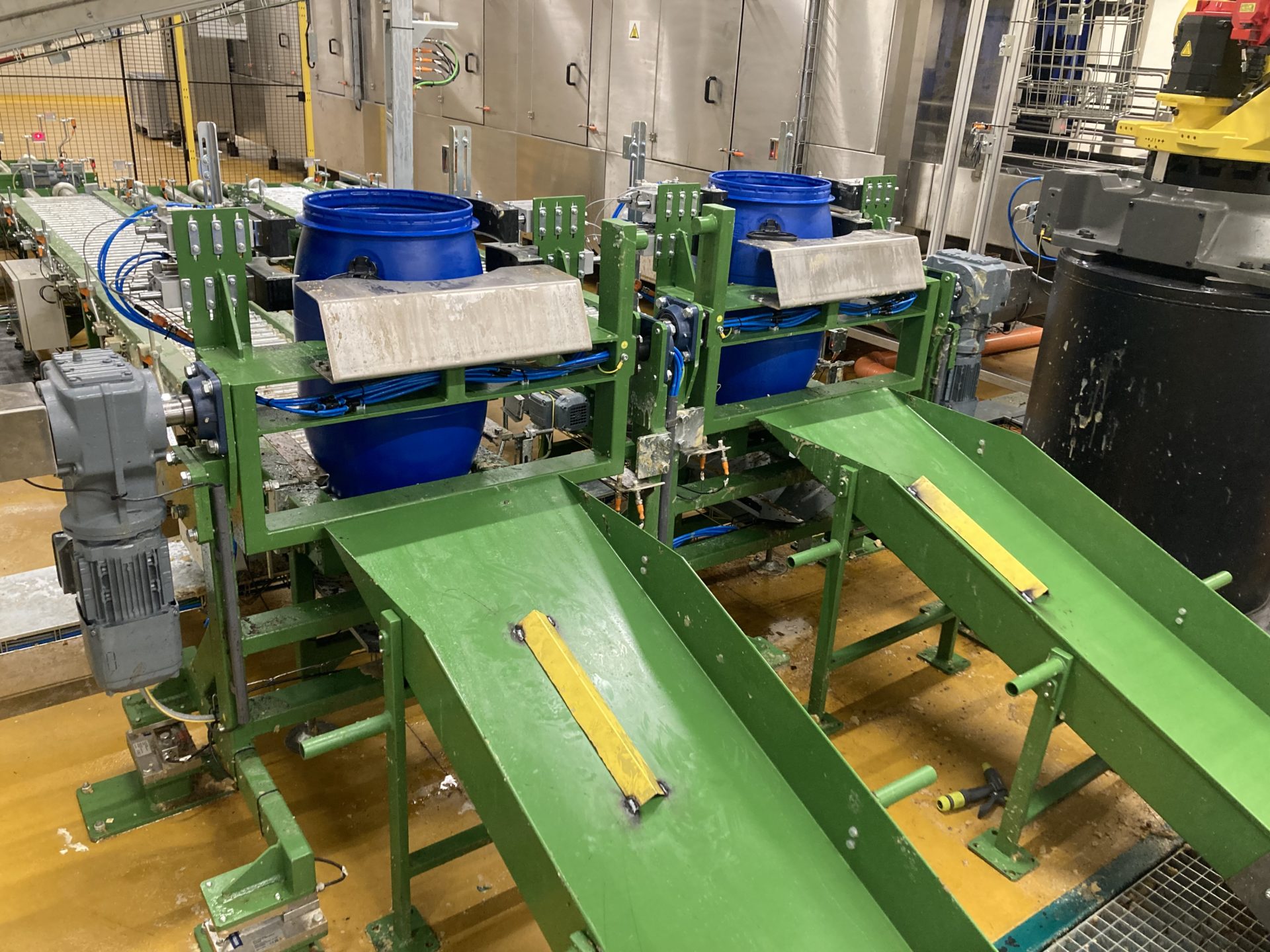

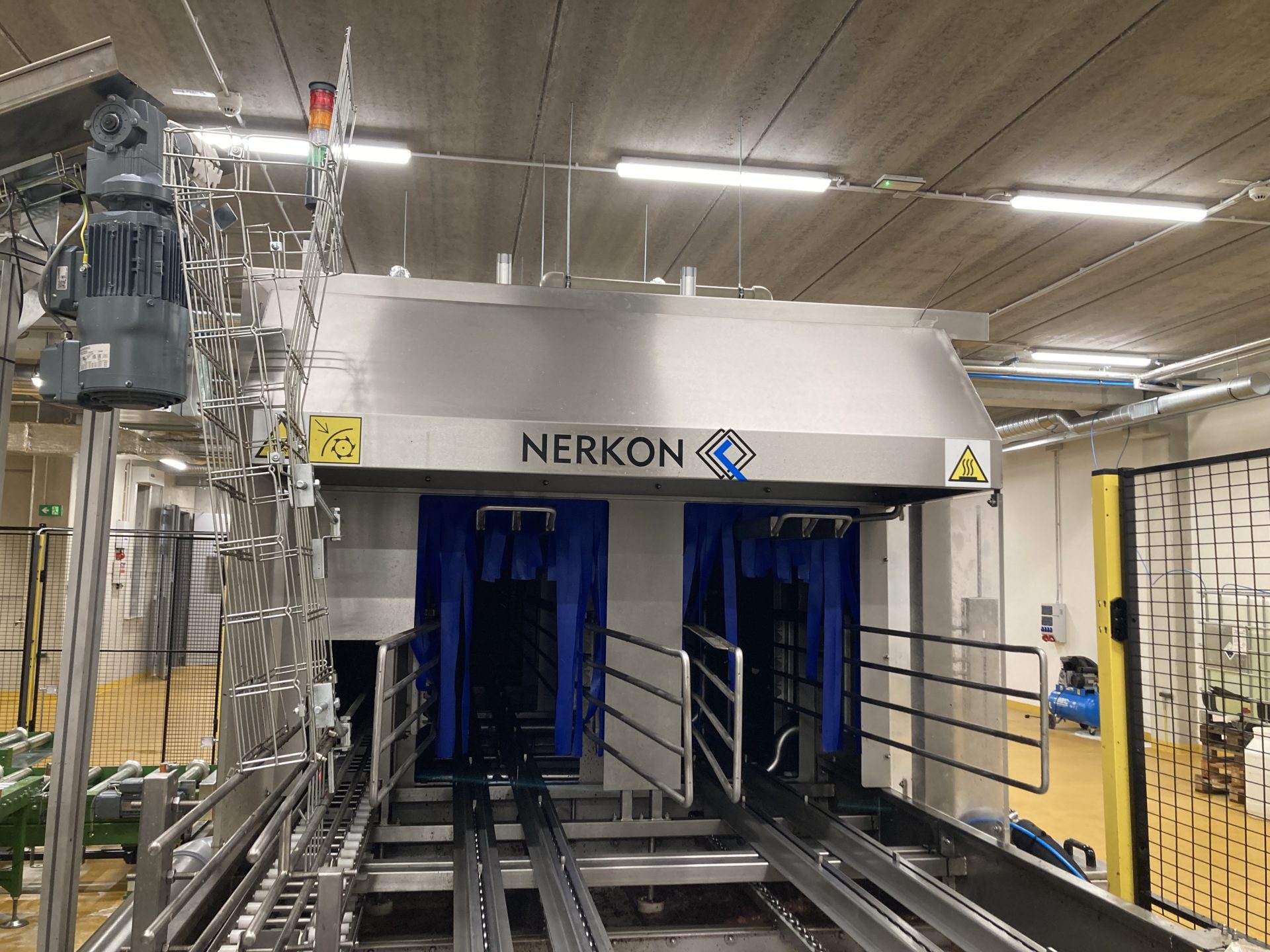

Dva šestiosé průmyslové roboty s podporou strojního vidění depaletizují sudy, vylévají je na otočných výlevkách s vážicí kontrolou vyprázdnění a zakládají je dnem vzhůru do myčky. Nedolité barely putují na separátní skluz.

Paletové hospodářství a expedice

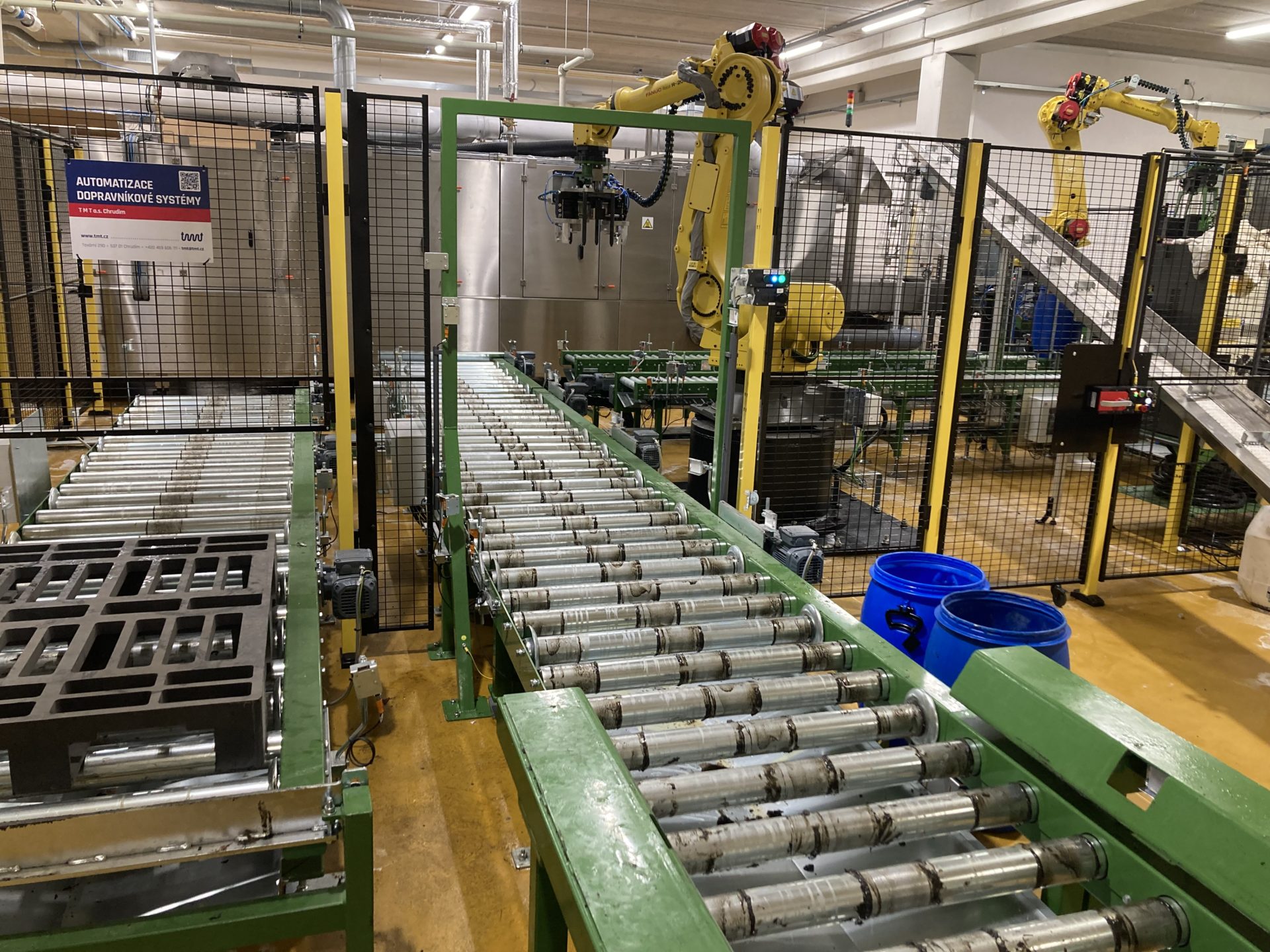

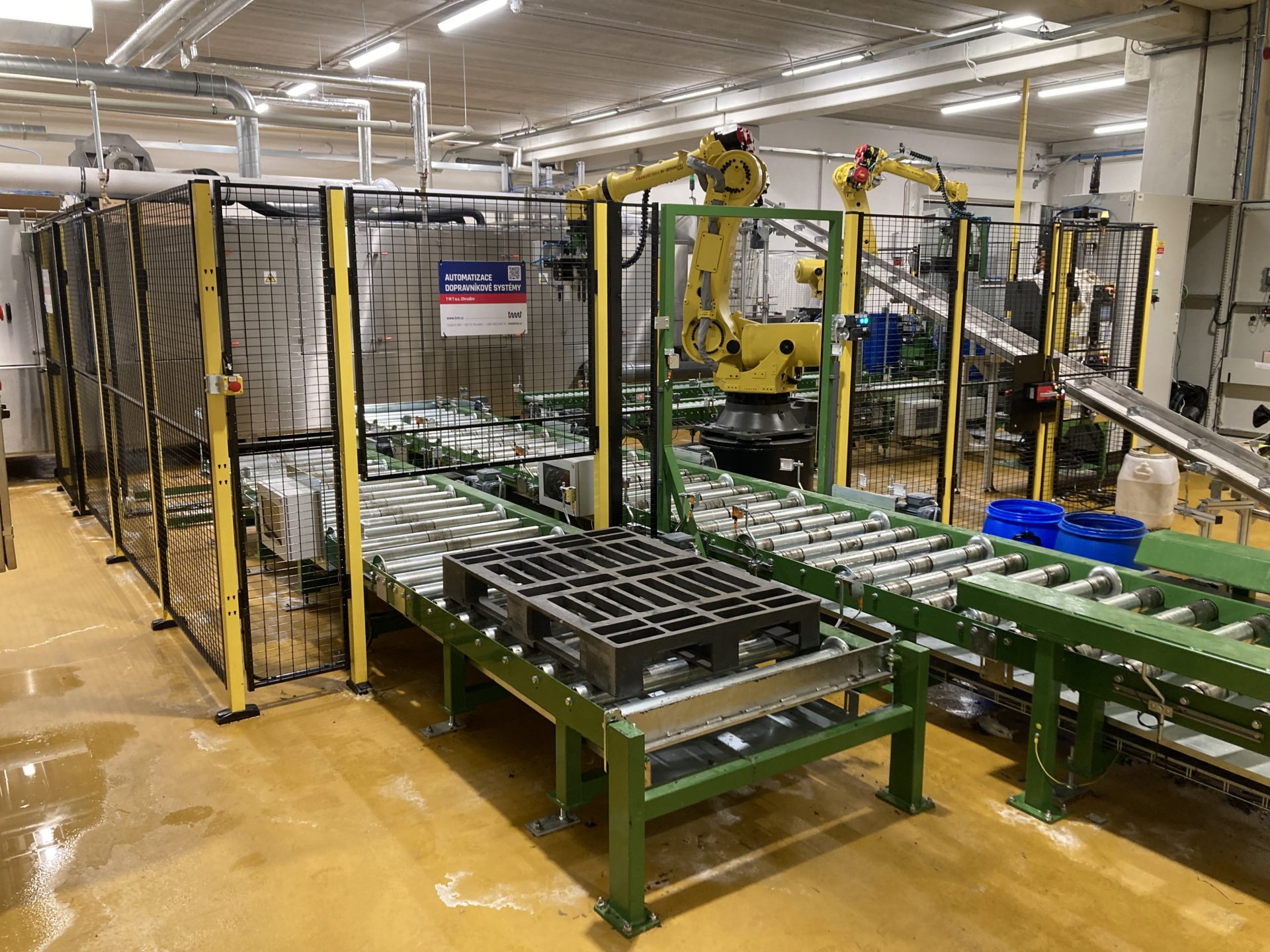

Prázdné palety pokračují přes točnu a hydraulickou zdviž (500 → 1110 mm) průjezdem požárními dveřmi se zálohou UPS do myčky palet a automatického stohovače. Čisté palety se vracejí do oběhu rychlostí až 40 palet za hodinu.

Základní technické parametry

• Kapacita příjmu: 240 barelů/hod (40 palet/hod)
• Robotické vylévání: 180 barelů/hod, provozní takt cca 15 s/barel (≈ 2 000 ks za směnu)
• Temperace: 60 °C, tři souběžné linie saun
• Shuttle: pojezd 16,5 m, sendvič 2 palet / 12 barelů / až 780 kg
• Provoz: dvousměnný, 16 hodin denně, 252 dní v roce

Dopravovaná břemena

• Palety Europlast: 800 × 1 200 mm, plná paleta max. 380 kg
• Modrý barel: Ø 400 × 620 mm, 60 l / 60 kg
• Bílý barel: Ø 370 × 700 mm, 48 l / 50 kg

Co automatizace přinesla

• Fyzicky náročnou manuální práci s horkými a těžkými břemeny nahradily roboty a dopravníky.
• 100 % sudů je zváženo, změřeno a trasováno — kvalitu vstupu lze vyhodnotit adresně pro každého dodavatele.
• Šarže s doloženým původem suroviny pro výrobu biopaliv 2. generace a leteckého paliva SAF; ročně linka zpracuje cca 20 000 t oleje.
