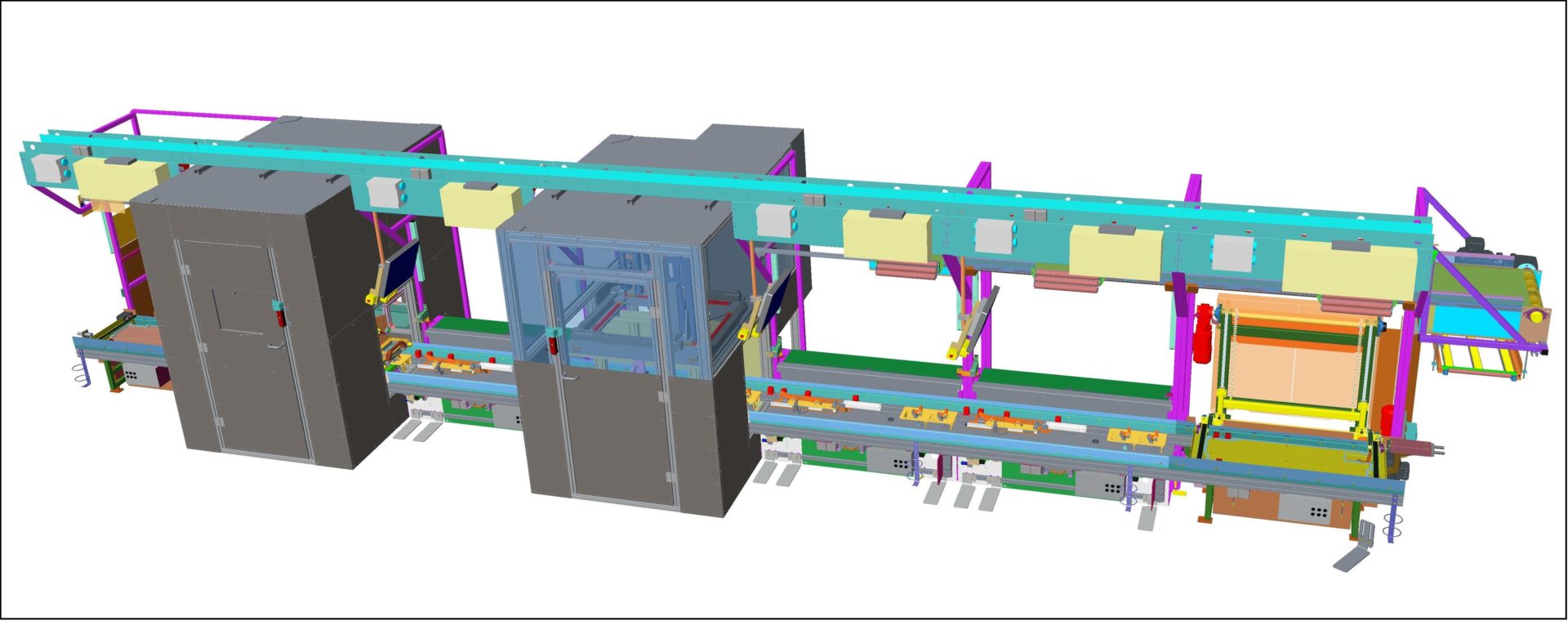

Pro našeho významného partnera v oboru automotive jsme dodali novou montážní linku autoklimatizací do elektromobilů. Klimatizační jednotka se skládá z ventilátorové a distribuční skříně. Proto je montážní linka rozdělena na dvě samostatné části:

  • Montážní linka ventilátorové skříně
  • Montážní linka distribuční skříně

Obě linky tvoří sestavy válečkových dopravníků se stopery, zdvihacích a překládacích úseků a frontálových zásobníků. Integrují automatické pracovní stanice pro náročné výrobní operace. Všechna data z průběhu montáže a testů se automaticky ukládají do systému zákazníka.

Montážní linka – ventilátorová skříň

Tato část linky slouží k montáži a testování ventilátorových skříní. Celá linka je modulární a skládá se z několika úseků, na kterých je základní konstrukce jednotky postupně osazena jednotlivými komponenty. Na konci linky vystupuje kompletní sestava ventilátorové skříně.

Konfigurace

Linka je rozdělena na pracovní a vratnou větev. Pracovní větev tvoří dvanáct pracovišť:

  • Čtyři pracoviště pro manuální montáž operátory
  • Dvě automatická pracoviště (šroubování, testování)
  • Šest manipulačních pracovišť za kabinami

Po lince se pohybují montážní vozíky, na nichž se provádí montáž sestavy ventilátorové skříně a její testování. Vozíky a ostatní pracoviště plně respektují náročné požadavky zákazníka na výkon, kvalitu, ergonomii a bezpečnost.

Montáž

Pro kompletaci ventilátorové skříně je navržen jednotný montážní vozík (paleta). Jakmile je do otočného mechanismu montážního vozíku upnuta ventilátorová skříň, proběhne montáž skříně postupně ze všech stran. Mezi třetí a čtvrté manuální pracoviště je do montážní linky vloženo automatické pracoviště – šroubovací kabina. Výkon automatického šroubování činí 8 šroubů za 22 sekund.

Testování

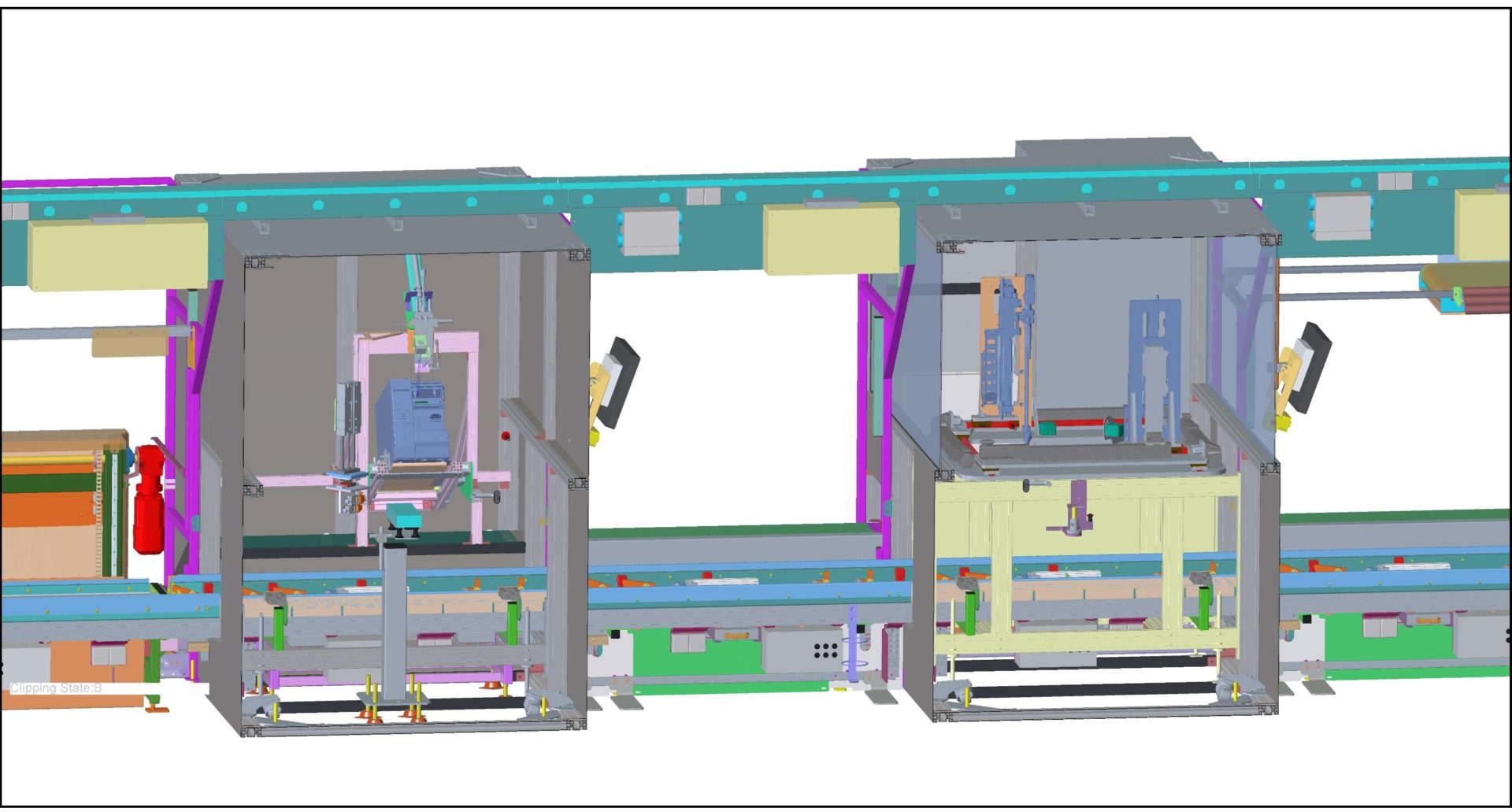

Součástí linky jsou rovněž testovací kabinky. V první, akustické kabině s útlumem 37 dB při 1 kHz probíhá test hlučnosti, měření průtoku vzduchu a kontrola přítomnosti dílů s pomocí stacionárních kamer. Ve druhé kabině probíhá hlavní část kontrolních testů pomocí kamery nesené robotem a provádí se štítkování distribuční skříně.

Přečtěte si o tom, jak realizujeme dopravníky pro montážní a výrobní linky, průmyslovou výrobu a robotizaci.

Montážní linka – distribuční skříň

Druhá část linky je určena k montáži a testování distribučních skříní. Jako v případě první linky je i tato linka modulární a skládá se z několika úseků, na kterých je základní konstrukce jednotky postupně osazena jednotlivými komponenty. Na konci linky vystupuje kompletní sestava distribuční skříně.

Konfigurace

Linka je rozdělena na pracovní a vratnou větev. Pracovní větev tvoří dvanáct pracovišť:

  • Deset pracovišť pro manuální montáž operátory
  • Jedno pracoviště automatické (tester)
  • Jedno manipulační pracoviště za kabinami

Po lince se pohybují montážní vozíky, na nichž se provádějí montážní sestavy distribuční skříně a její testování. Vozíky a ostatní pracoviště plně respektují náročné požadavky zákazníka na výkon, kvalitu, ergonomii a bezpečnost.

Montáž

Pro kompletaci distribuční skříně je určen jednotný montážní vozík (paleta). Manuální montážní operace začínají na pracovní desce vozíku. V druhé části operátor upne distribuční skříň na otočný mechanismus s možností natočení skříně do potřebné polohy s aretací.

Testování

Součástí linky je testovací kabina. Automatický test zahrnuje bezkontaktní měření vibrací, měření průtoku vzduchu, hluku, kompletní elektrický test produktu a automatické lepení štítků pomocí manipulátoru.
