Dopravníková linka pro Skleník Mutěnice – doprava rajčat

Zajímavá dopravníková linka, která slouží k dopravě rajčat v plastových přepravkách mezi patry, následnému balení do papírových vaniček a přípravě na expedici.

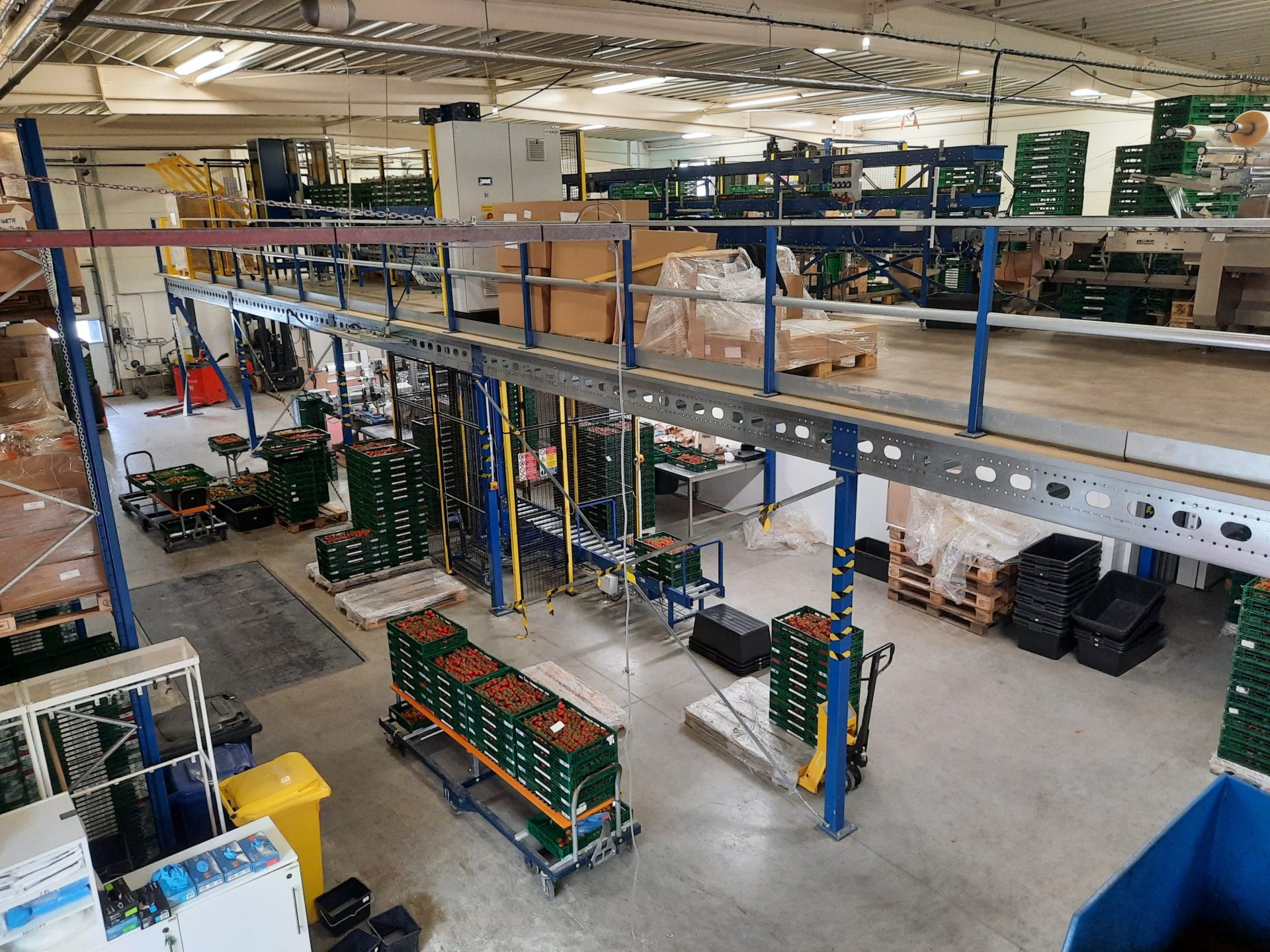

Přáním zákazníka bylo urychlit celý proces dopravy a balení rajčat a to na docela malém prostoru. Z tohoto důvodu vzniklo nové patro, kde mohla být nainstalovaná naše dopravníková linka.

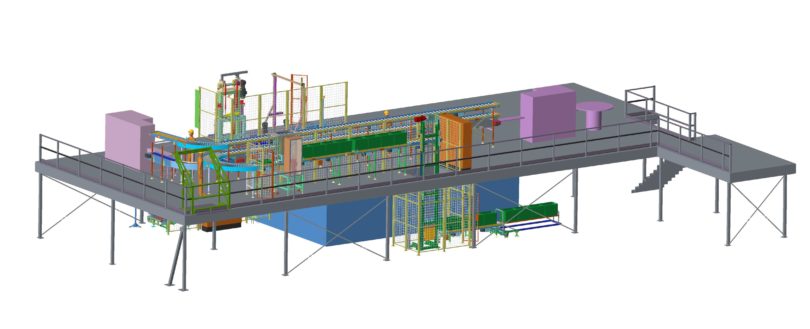

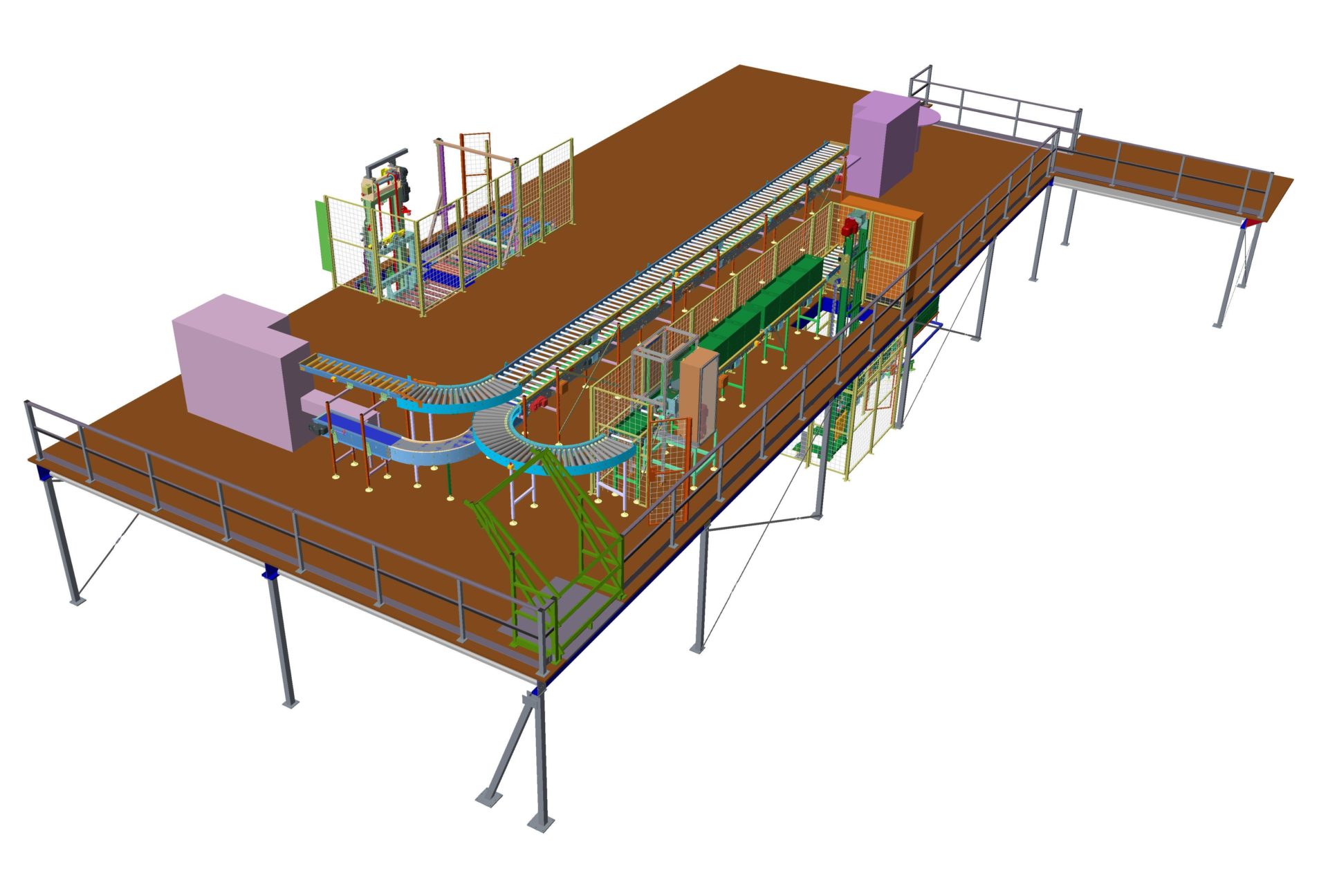

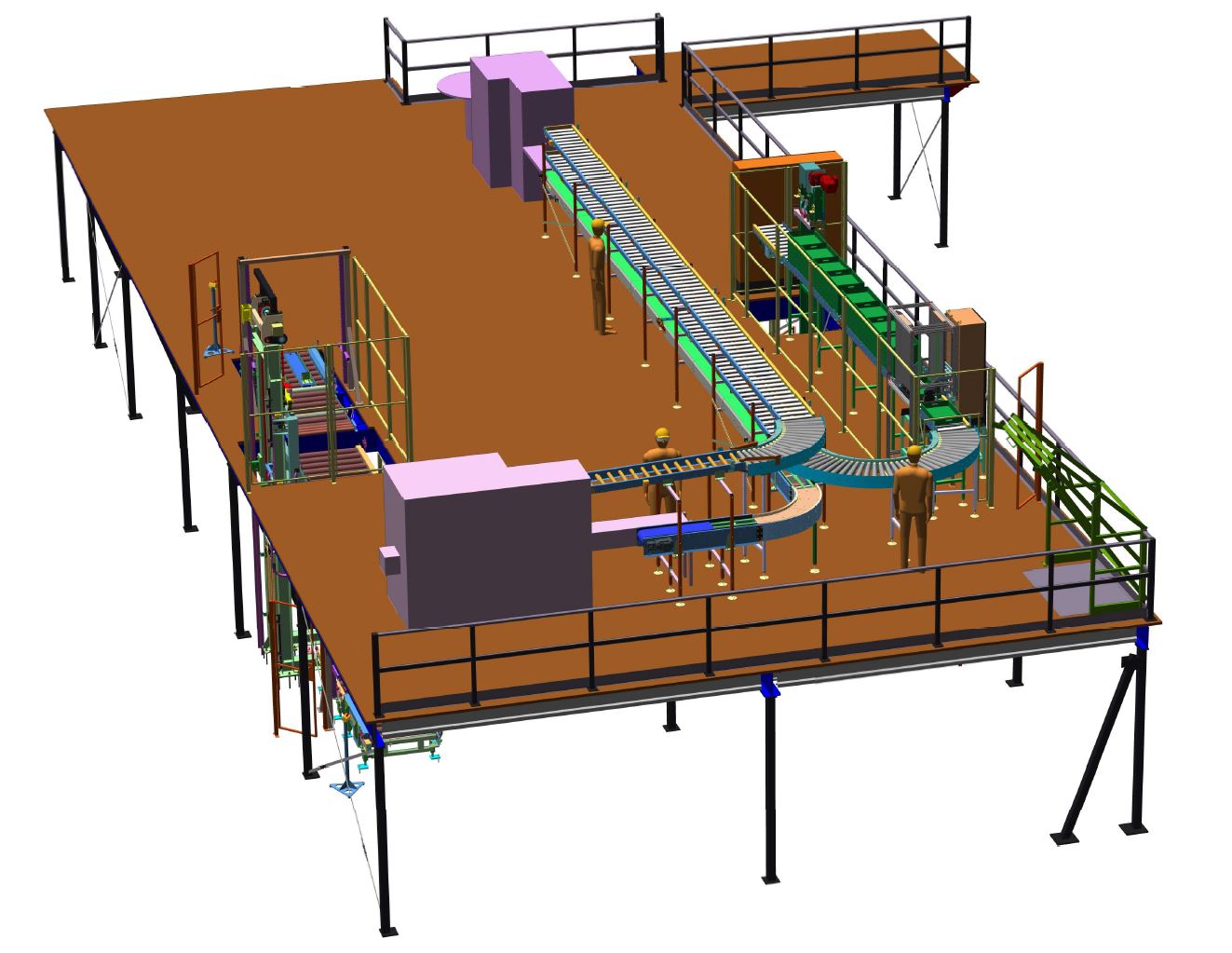

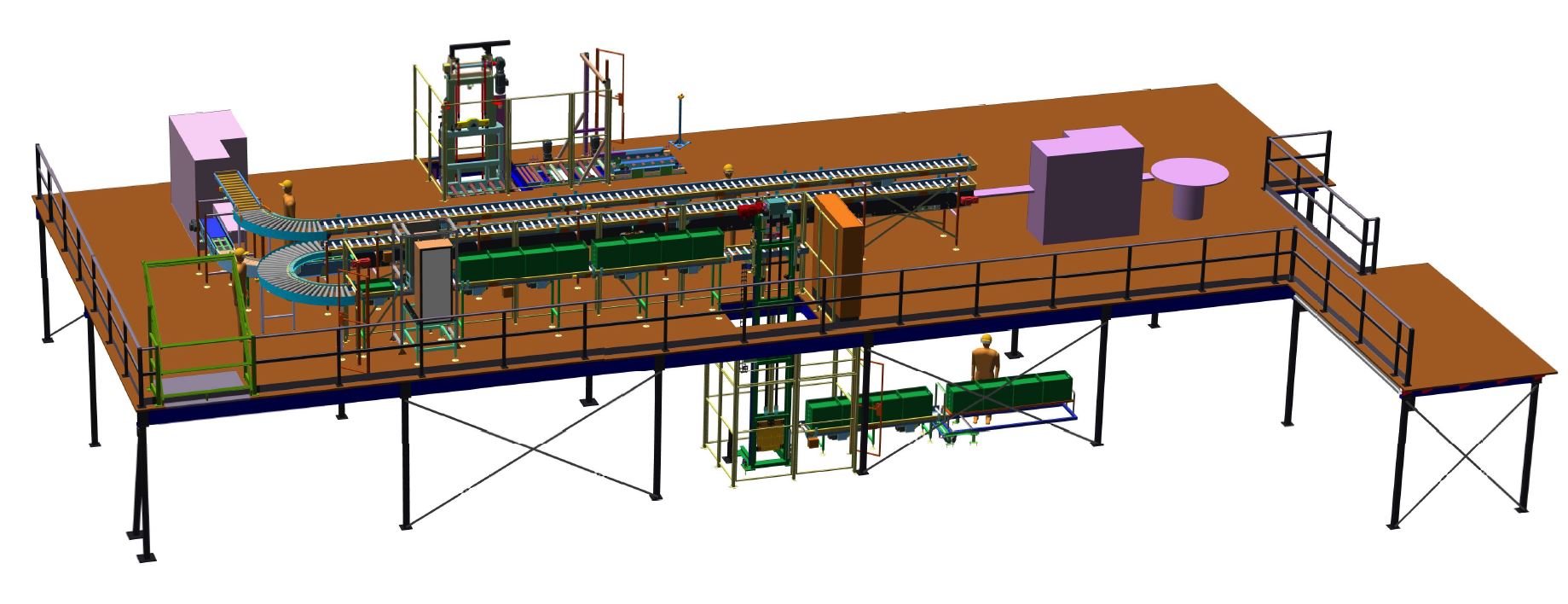

Dopravníková a balicí linka rajčat

Jak linka funguje?

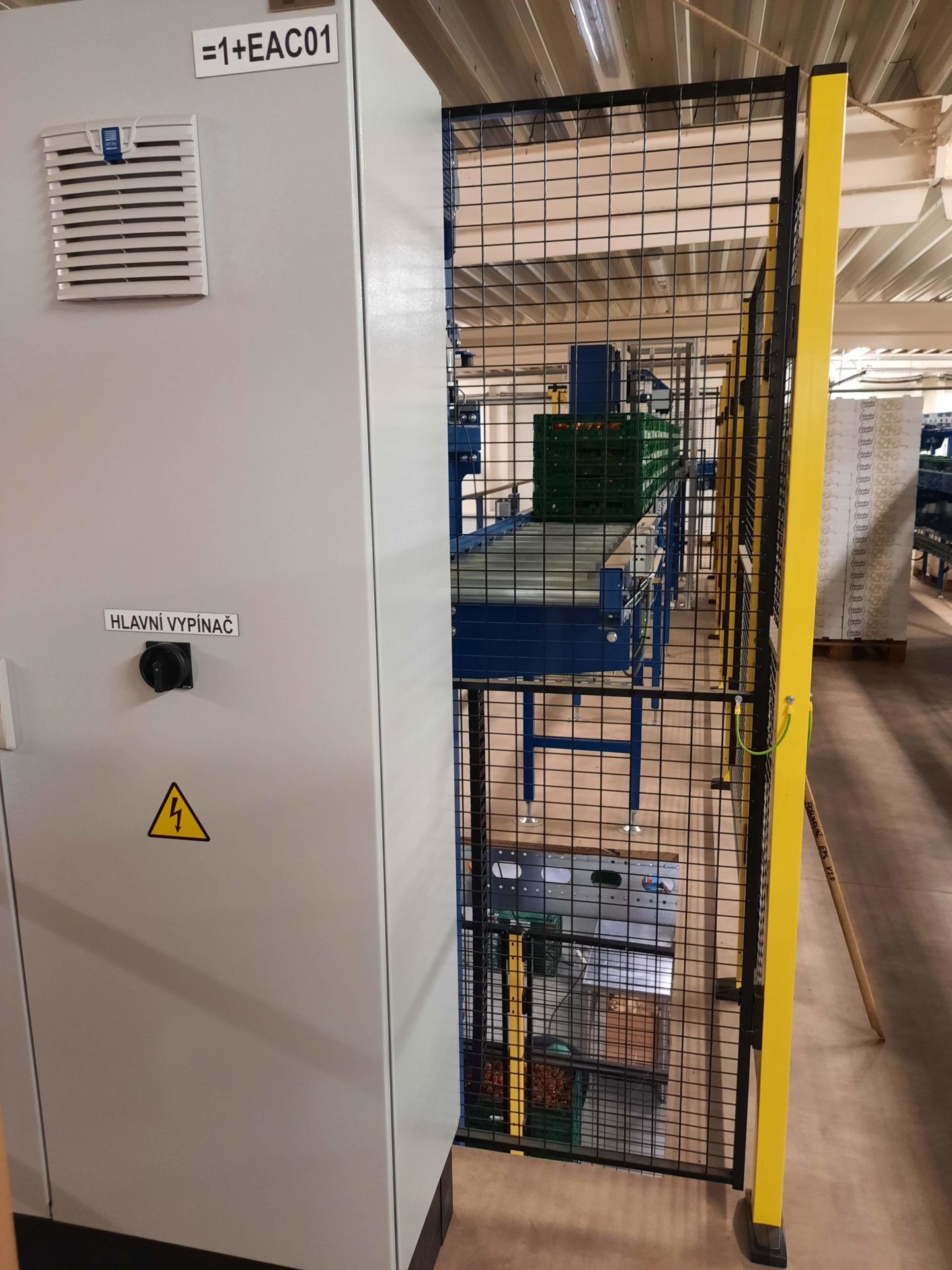

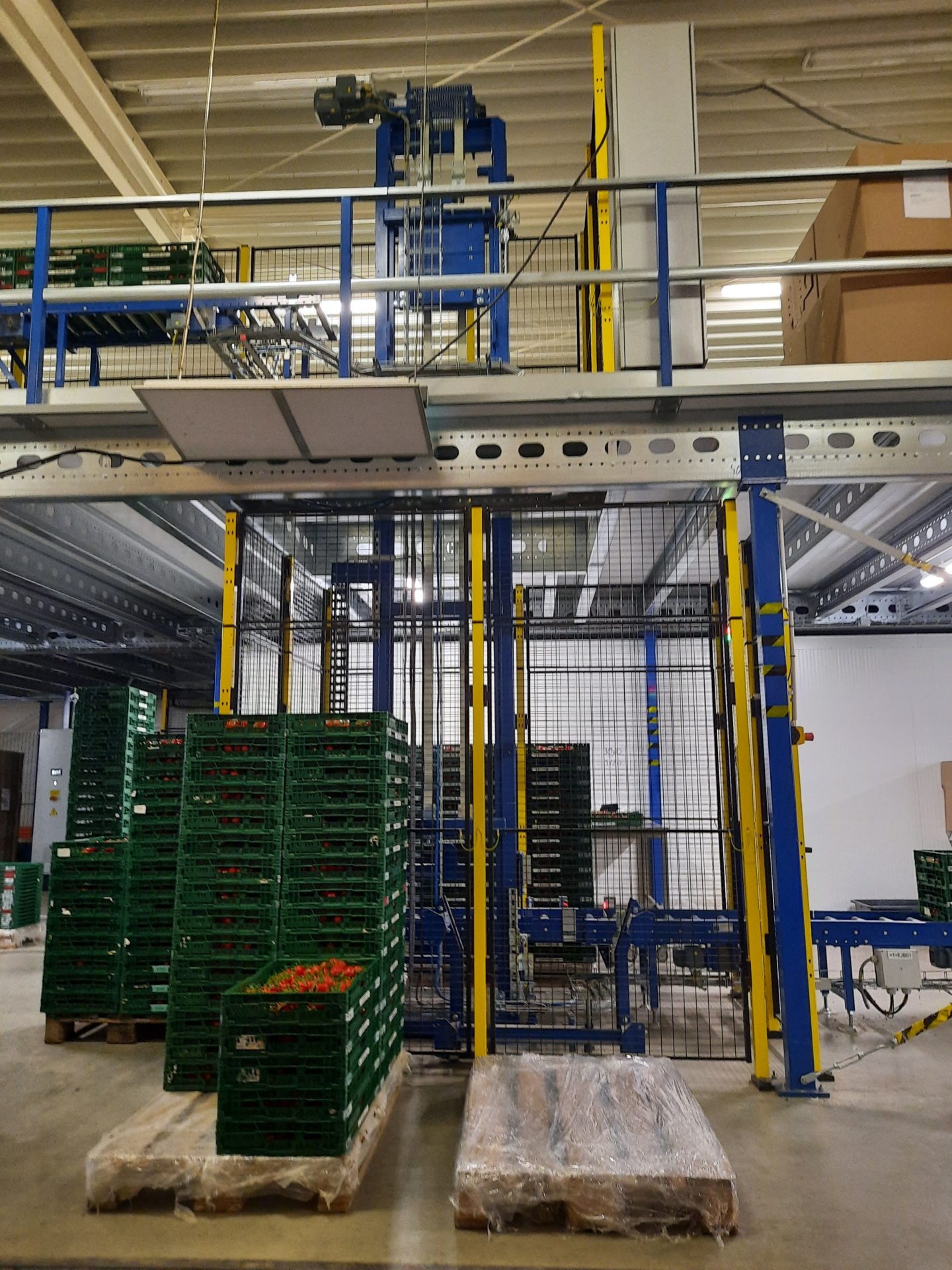

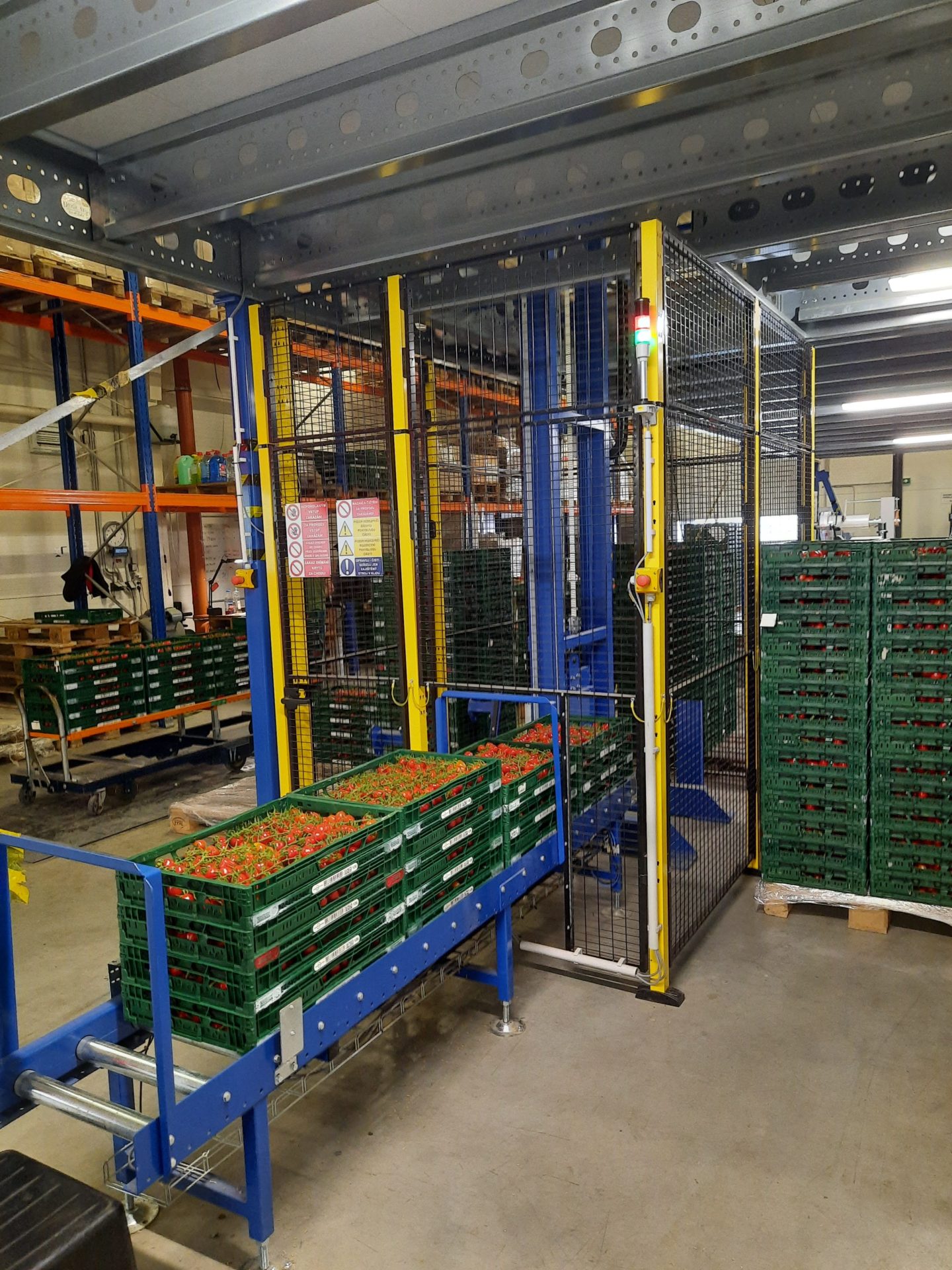

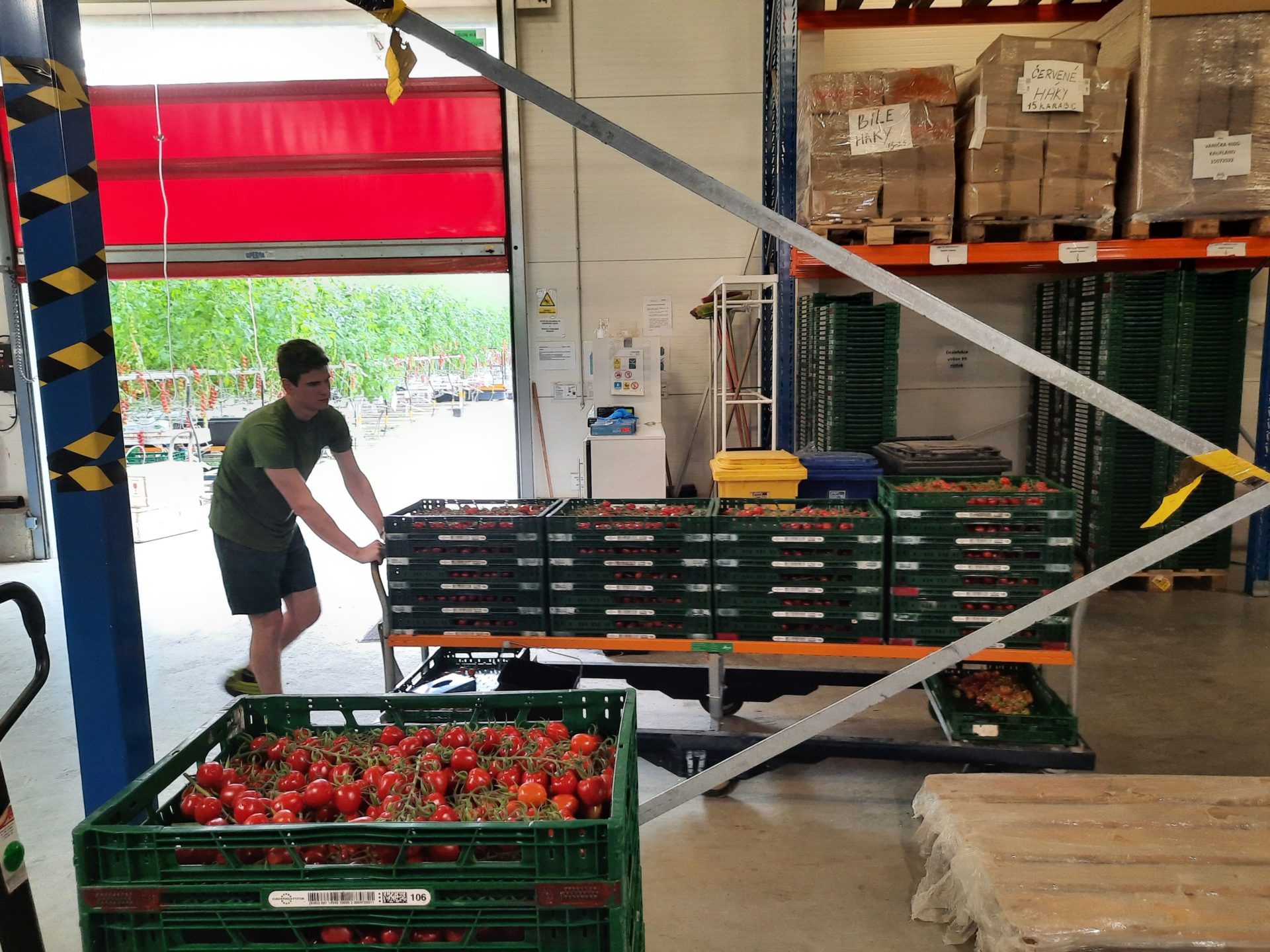

Pomocí zdviže se plné přepravky čerstvě natrhaných rajčat přímo ze skleníku dopraví do prvního podlaží, kde se na válečkové trati může akumulovat až 8 stohů přepravek. Na konci akumulačního úseku je instalován destohovač. Destohovač  „rozebíra“ stohy přepravek a vypouští dále na trať již jednotlivé přepravky.

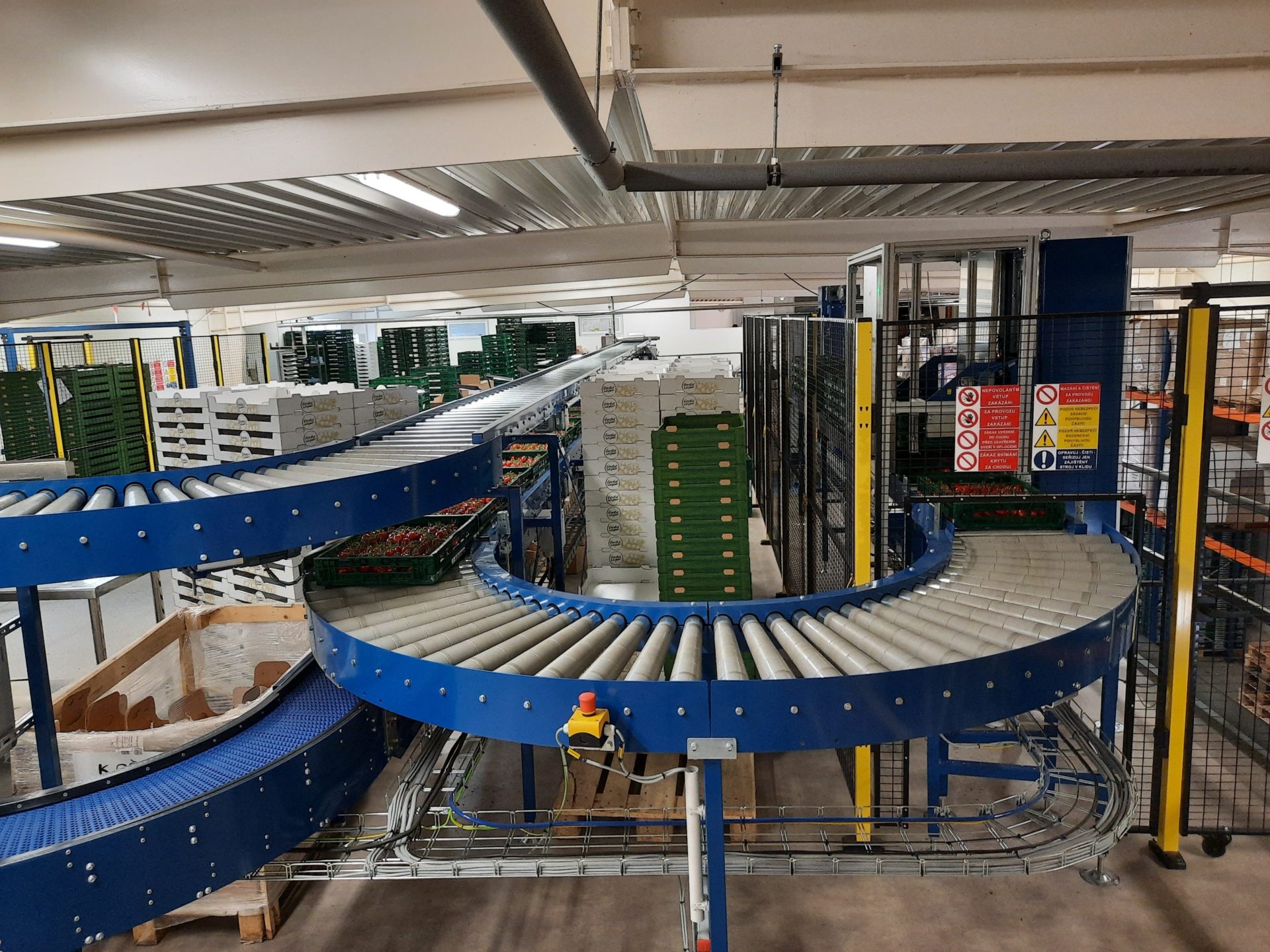

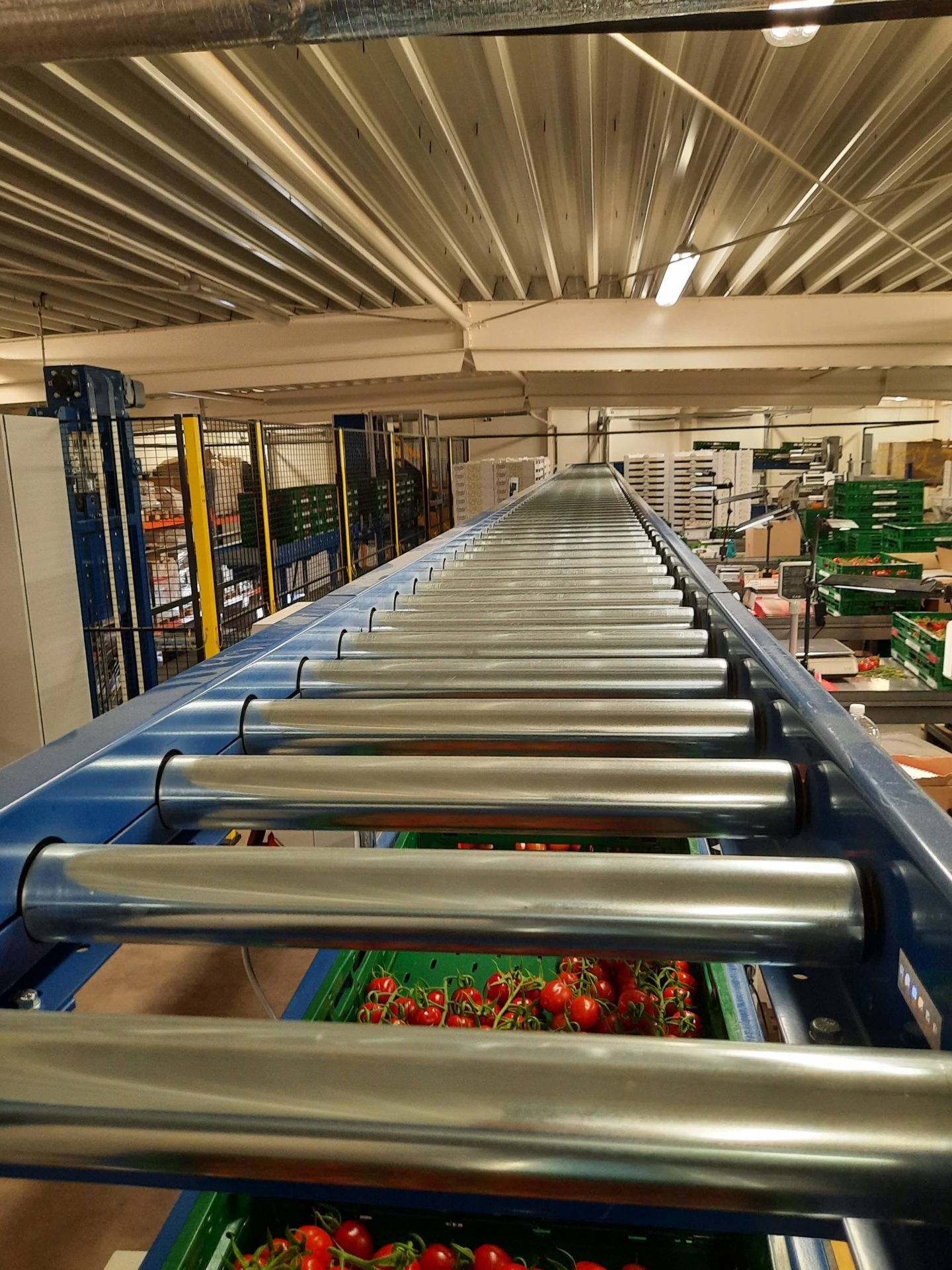

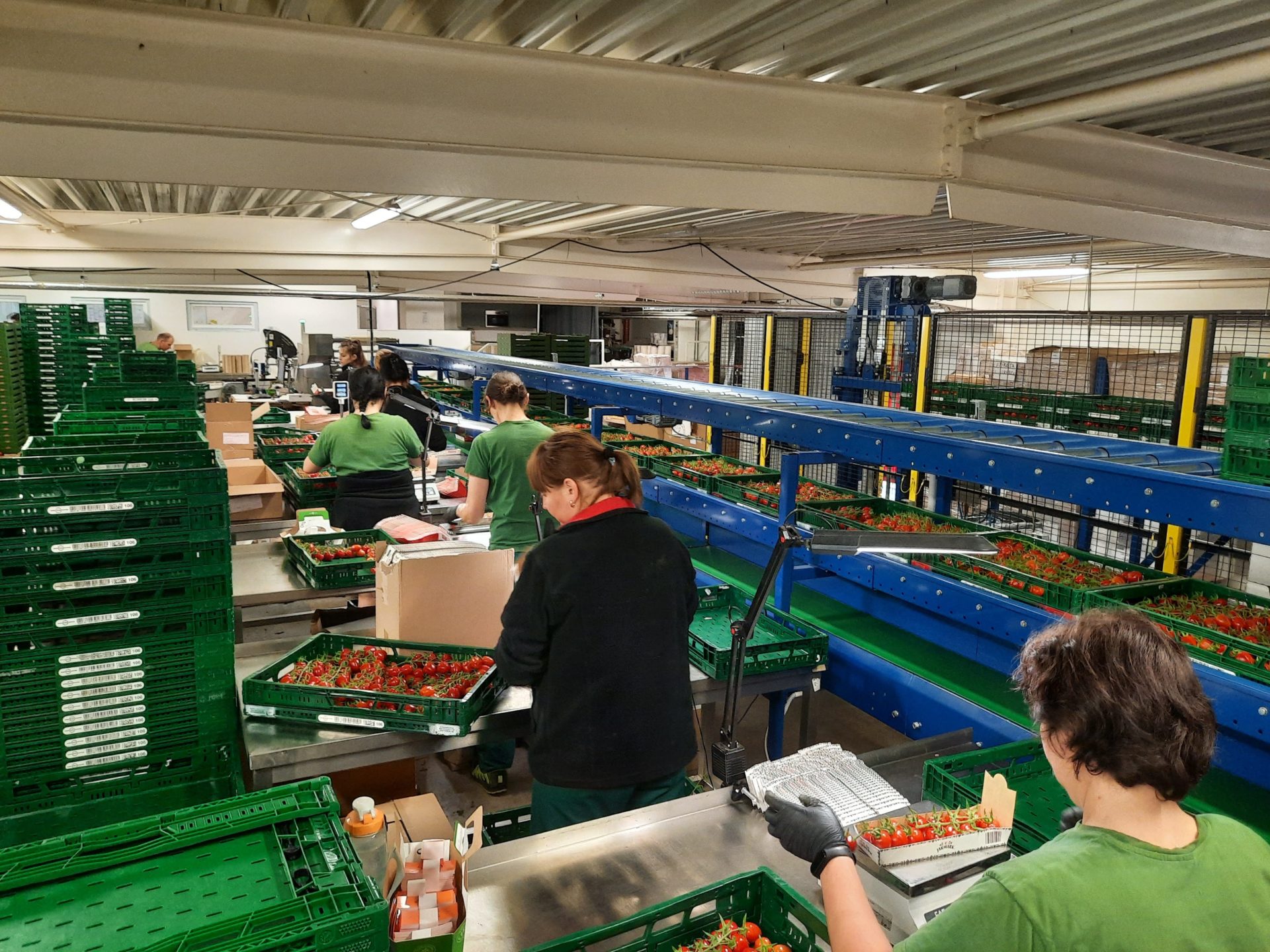

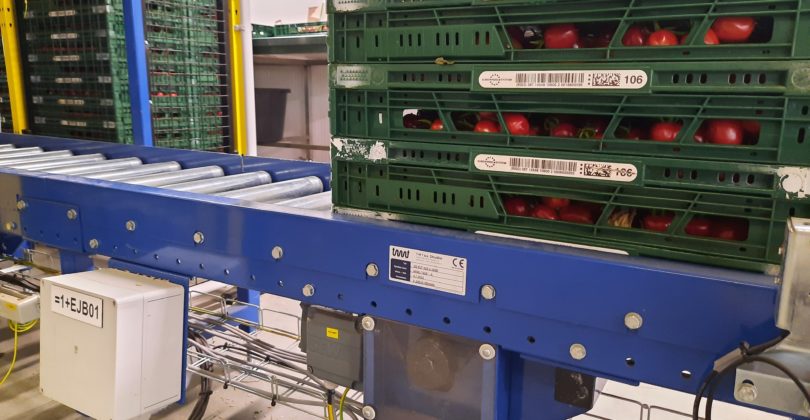

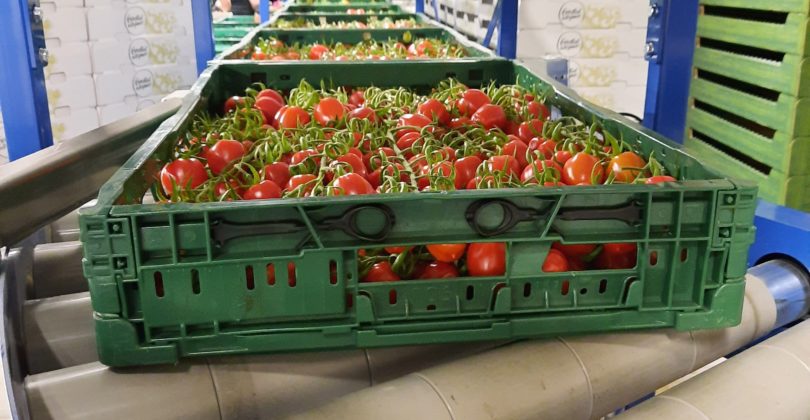

Tyto putují po válečkových zatáčkách a akumulačních válečkových dopravnících k místu, kde je obsluha z tratě odebírá, váží a vkládá do papírových vaniček.

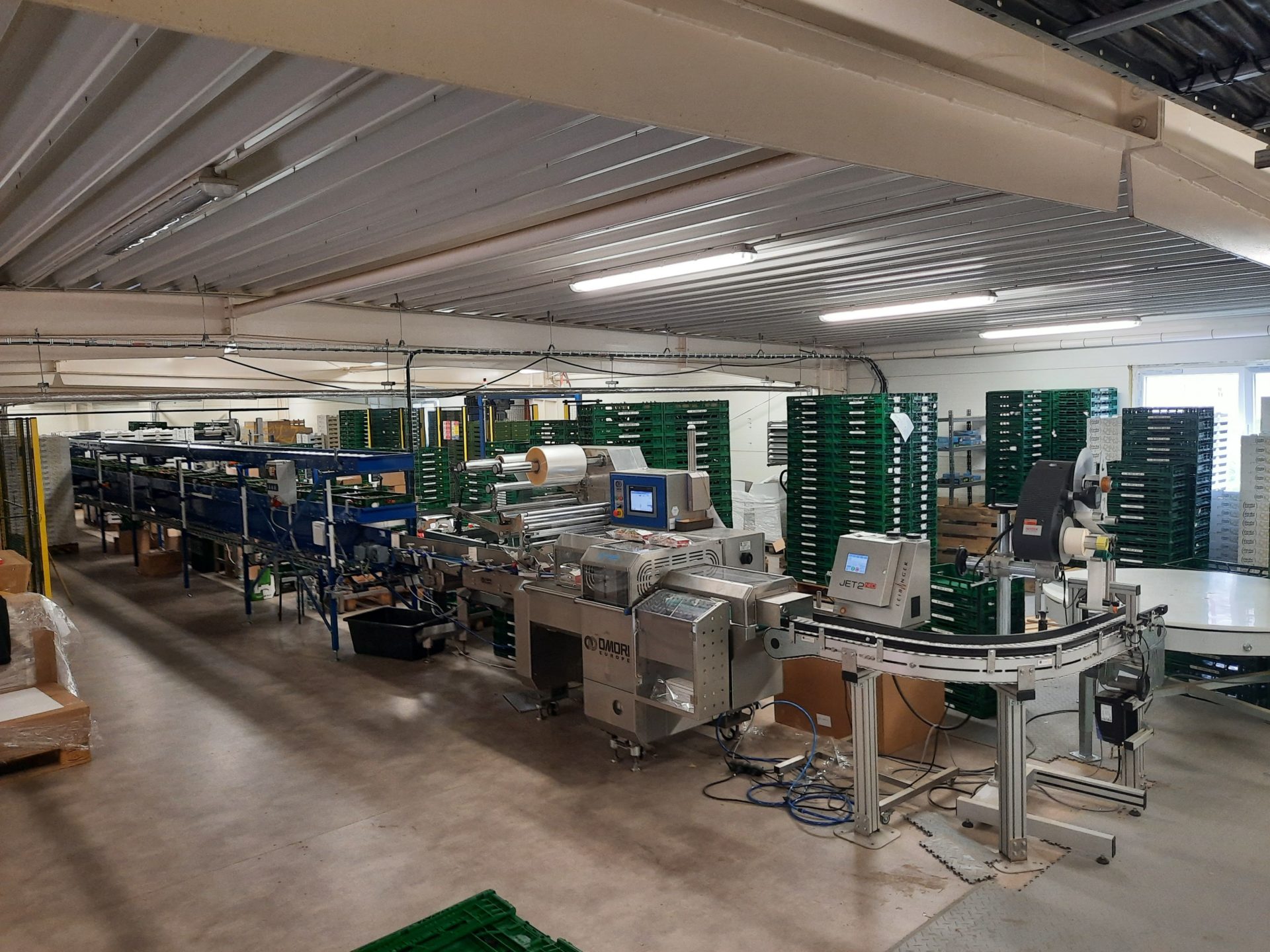

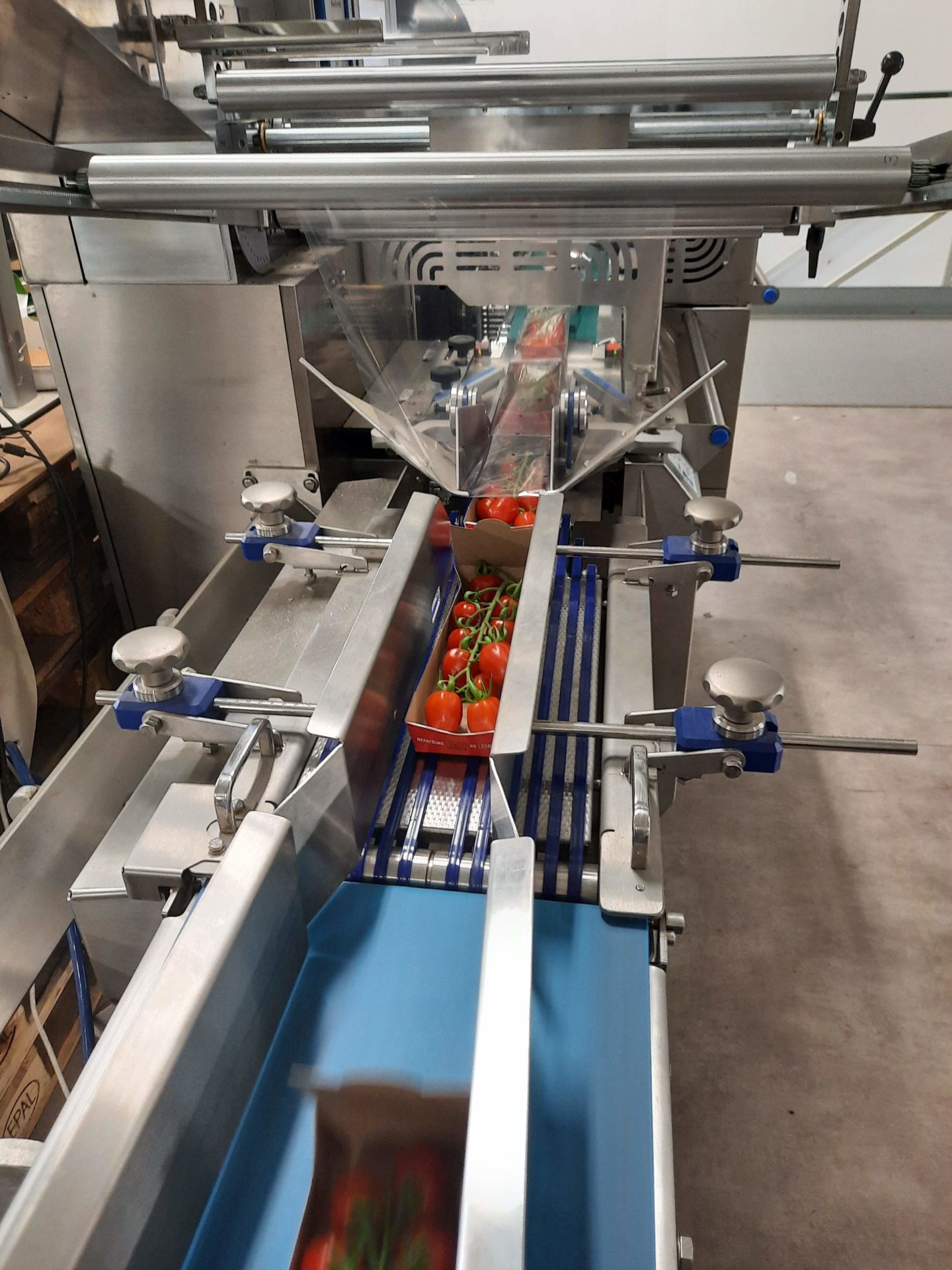

Vaničky s rajčaty pak obsluha odkládá na příslušný pásový dopravník, který vaničky dopravuje k balicím strojům. Balicí stroj tyto vaničky zabalí do průhledné folie, pracovník následně naskládá do přepravky a rovná na paletu.

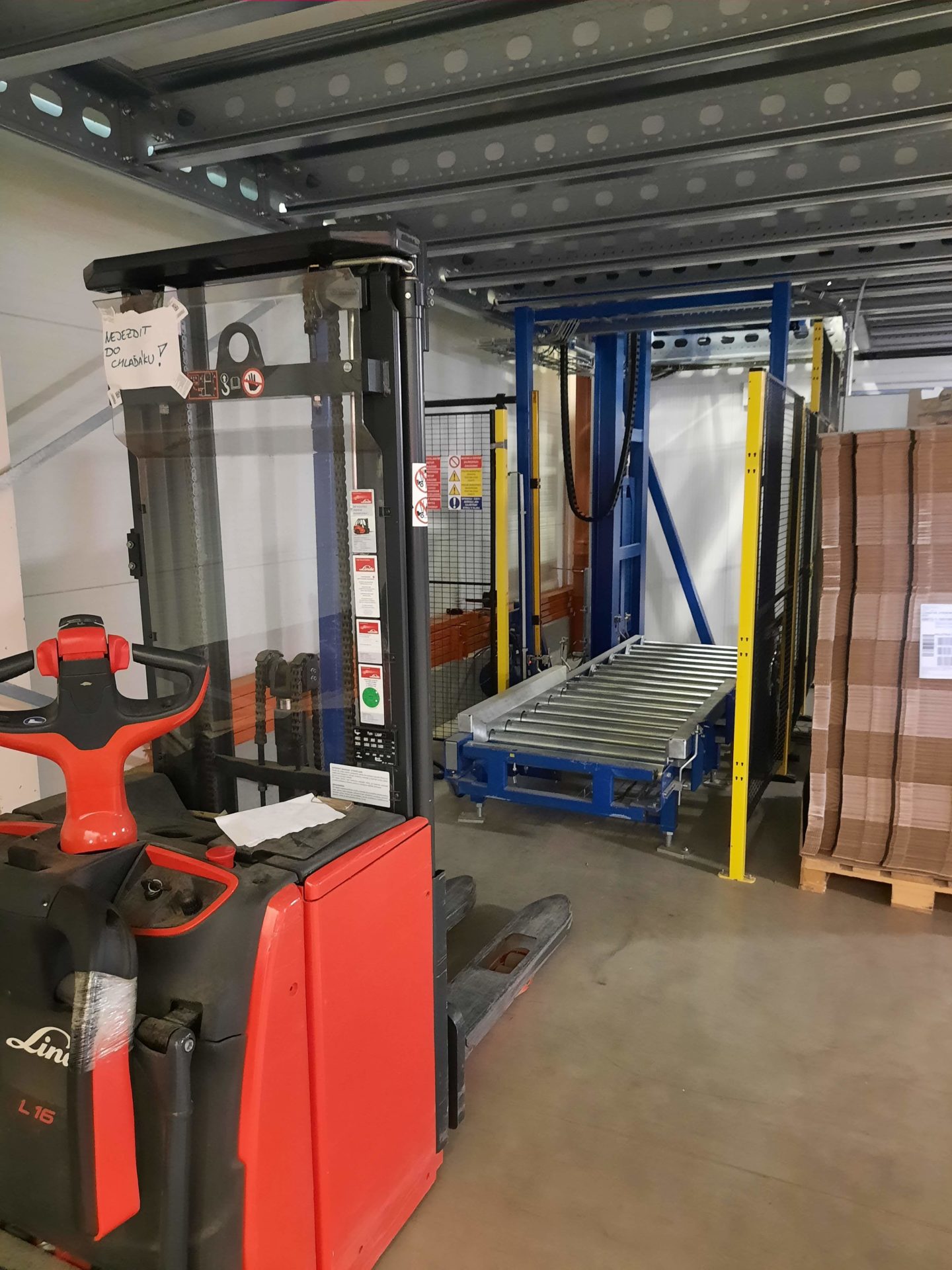

Takto zabalené a vyrovnané zboží na EUR paletě je paletovým vozíkem přisunuto na zdviž, která zboží dopraví do 0.NP a je připraveno na expedici.

Při provozním výpadku některé z baliček je možno chod pásových dopravníků reverzovat a vaničky dopravovat k funkční baličce.

Prázdné přepravky se odkládají na horní válečkovou trať, která je dopraví k místu, kde obsluha přepravky přerovnává na EUR paletu, kterou pomocí dopravníků na palety a zdviže dopraví zpět do 0.NP.

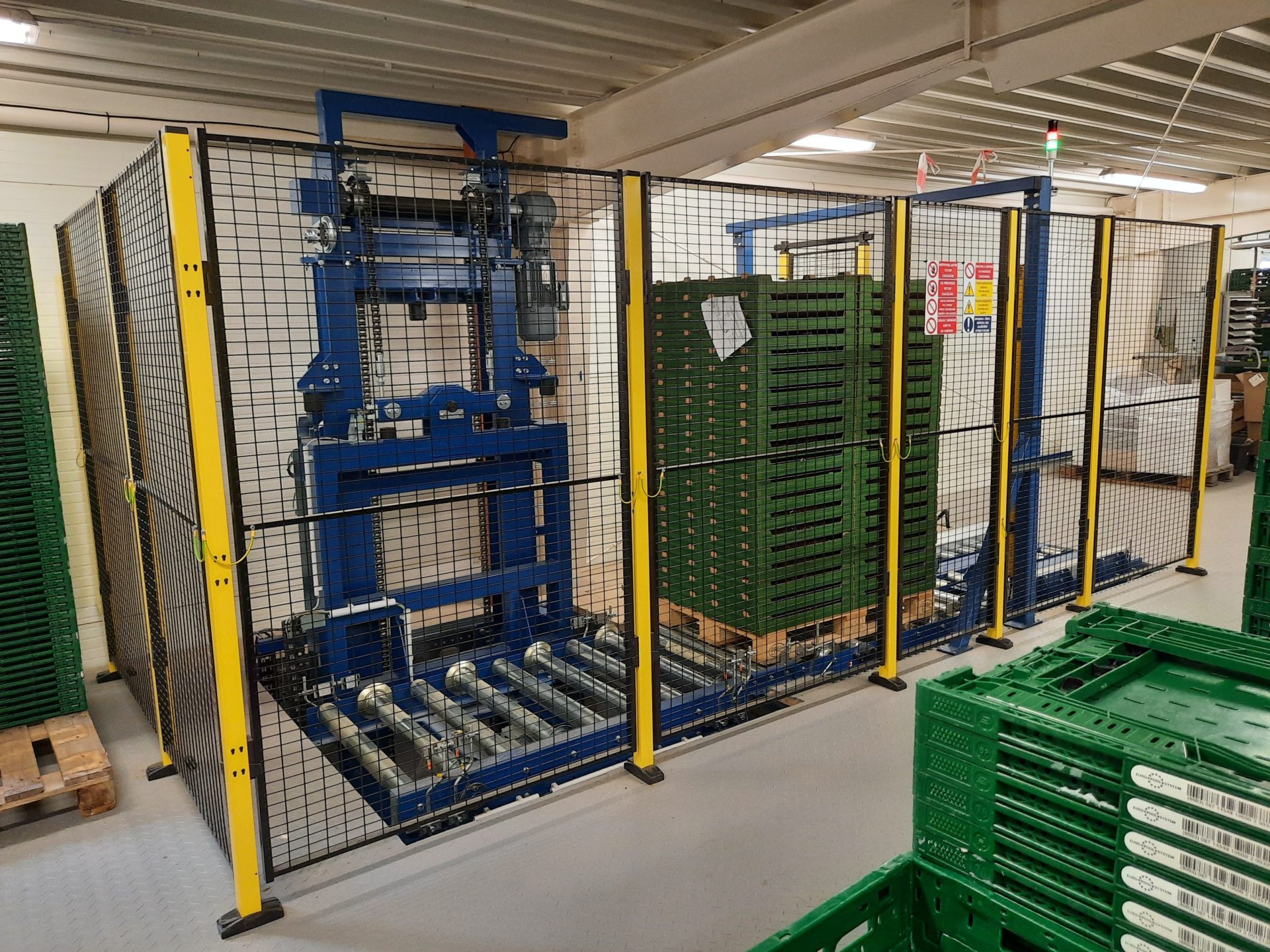

Paletový výtah/zdviž zároveň zajišťuje dopravu obalového materiálu z 0.NP do 1.NP

Manipulační jednotky

• Plastové přepravky: 400 x 600 x 100 mm – cca6 kg
• Stohy přepravek: 400 x 600 x 460 mm – cca 30 kg
• Papírové vaničky: 120 x 250x 30 mm – cca 250 ÷ 500 g
• Palety EUR: 800 x 1200 x 2000 mm – max. 800 kg

Dopravní výkon: max. 300 přepravek/hod.

Prostředí v hale: +5°C až +40°C

Tento projekt ukazuje, že navržená, vyrobená a přizpůsobená dopravníková linka dle požadavků zákazníka vám může zlepšit vaši produktivitu a efektivitu.

A pokud byste si s čímkoliv nevěděli rady, neváhejte se na nás obrátit.
